基本簡介

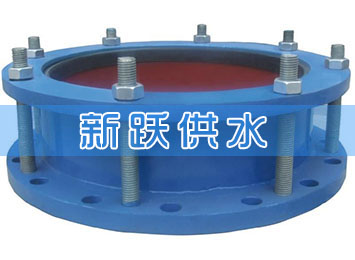

【語義】松套傳力接頭是由法蘭松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，能降低被連接件的壓力推力(盲板力)和補償管路安裝誤差，雙法蘭傳力接頭不能吸收軸向位移。雙法蘭傳力接主要用于泵、閥門等附件的松套連接。
【公稱通經】DN50mm-DN3200mm
【密封材料】NBR
【制造標準】GB12465-2002。
【傳力接頭的材質】主要有Q235碳鋼、不銹鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。
【適用范圍】本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
【常用型號】VSSJAFG(CF)型單法蘭松套傳力接頭，VSSJAF(C2F)型雙法蘭松套傳力接頭，VSSJAFC(CC2F)型可拆式雙法蘭松套傳力接頭
訂購電話：1314-0182-505

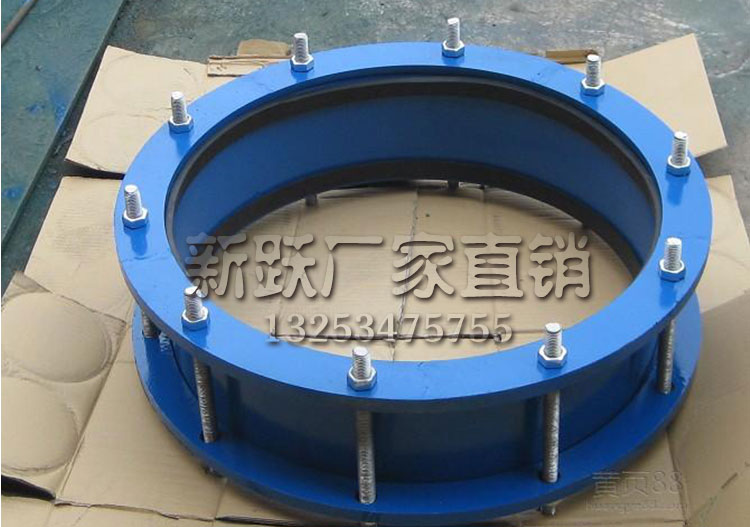

AL型螺母松套伸縮接頭
1.該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
2.該產品管材大體分為兩種：金屬型和橡膠型 工作壓力分 PN6 、 PN10 、 PN16 三種。
3.安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。
4.法蘭連接采用 GB4216.3 － 4126.5 標準。
5.如選用其它規格可另行定做生產
AL型螺母松套伸縮接頭適用介質：
本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、滑油、成品油、空氣、燃?xì)?、溫度不高?05℃的蒸汽、熱氣體等介質管路的補償
【安裝說明】
A. 先把中間壓蓋螺母松開，使密封圈處于幾乎不能工作狀態，然后再調整短管，調整的尺寸按1/2ΔL為最佳，再調整好接頭，并去掉螺柱的第一個螺母，使管道通心，并使螺柱的頭對準管道法蘭孔，便可進行一端安裝。
B. 螺母加壓要對稱，逐步扭緊。
C. 再安另一端法蘭，方法類推。
D. 對稱逐漸壓緊壓蓋螺母，以適為可。
E. 工作時，發現局部密封不嚴，可在局部壓緊壓蓋螺母 ，以不泄漏為止，兩端密封不嚴，逐步擰緊法蘭兩端螺母，至不漏為止。
AL型螺母松套伸縮接頭的基本尺寸如下： 單位為毫米
| 公稱通經 | 管子外徑 | 外形尺寸 | 扳手尺寸 | 管子插入長度 | 伸縮量 | 重量/kg | |
| DN | Dw | 總長L | 對角e | s | ≈Lo | & | |
| 10 | 17 | 112 | 39 | 36 | 40 | 60 | 0.3 |
| 15 | 22 | 47 | 43 | 0.4 | |||
| 20 | 27 | 54 | 50 | 0.5 | |||
| 25 | 34 | 61 | 56 | 0.7 | |||
| 32 | 42 | 70 | 65 | 0.9 | |||
| 40 | 48 | 83 | 77 | 1 | |||
| 50 | 60 | 96 | 89 | 1.2 | |||
產品廣泛用于給水、排水、污水處理廠、電力、冶金、城建、石油化工、環保等大中型企業，嚴格按照國家標準設計生產，特殊規格型號可按用戶需要和要求訂做。
1.該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
2.該產品管材大體分為兩種：金屬型和橡膠型 工作壓力分 PN6 、 PN10 、 PN16 三種。
說明
1.該產品可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。
2.根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。最高使用溫度300℃
3.材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。
4.如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。
5.如管路壓力過高時，應用極限螺栓將兩端法蘭連在一起。
6.法蘭連接標準采用GB4216.3-4216.5標準，如用其它標準，可另行說明。本產品工作壓力等級分0.6MPa，1.0MPa，1.6MPa，2.5MPa。
7.可按圖紙制作。
原材料苛刻把關！AL型螺母松套伸縮接頭質量的好壞，原材料起著決定性作用！新躍管道利用多年的生產經驗，確定了一批質量穩定的AL型螺母松套伸縮接頭原料供應商，并在每批原料進廠時都進行苛刻的質量把關，確保能生產出質量上乘的AL型螺母松套伸縮接頭！成品出廠嚴格質檢！再完善的生成管理流程，產品偶然出現次品，新躍人能做的就是，在全面優化生成過程的同時，嚴格成品質檢，大批量，多批次的產品檢驗，為您提供高品質的AL型螺母松套伸縮接頭并確保供水、給排水解決方案完美實施。
凡使用我廠產品，一律按國家“三包條例”實行三包。包修期一年內， 我廠可免費派技術員到用戶處安裝調試，傳授技術，終身供配件，保證用戶滿意放心！ 客戶購買前，廠方免費派工程技術人員到用戶現場為用戶規劃場地、設計最佳流程方案；購買后，將免費指派專門的售后服務人員，到達現場指導客戶安裝調試，協助客戶規劃和管理設備，直達用戶滿意為止。
